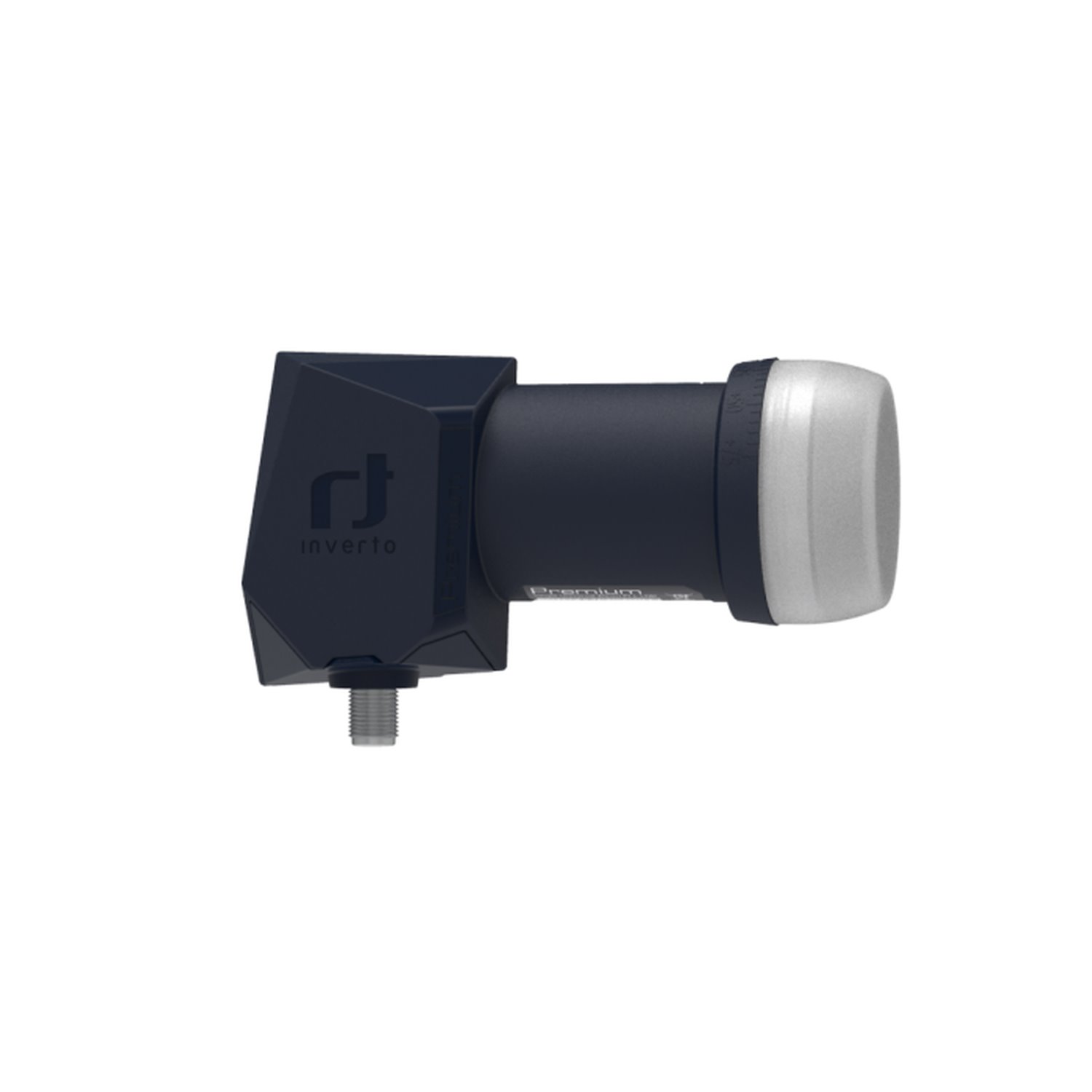

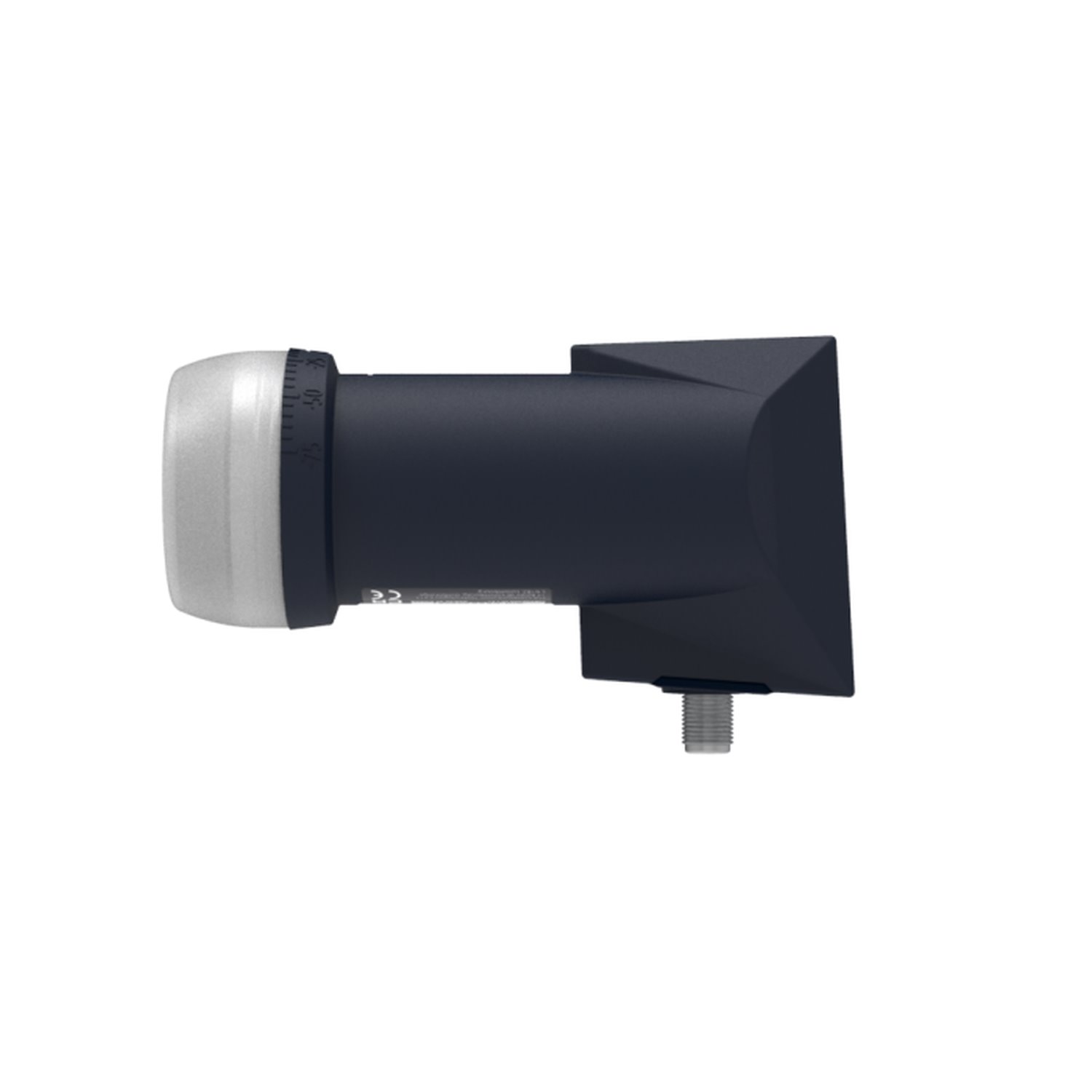

INVERTO Premium - Single Universal 40 mm PLL LNB - 0,2 dB SNL413

Inverto Premium Single Universal 40 mm PLL je výkonný LNB pro satelitní příjem, navržený tak, aby zajišťoval vysokou stabilitu signálu i při náročných podmínkách. Tento model umožňuje příjem satelitní televize a rádia z jedné družice a distribuci do jednoho satelitního přijímače, což je ideální pro individuální nastavení domácího příjmu. Díky velmi nízkému šumovému číslu (typicky 0,2 dB), vysoké frekvenční stabilitě a ochraně proti rušení ze sítí 4G/LTE zajišťuje spolehlivý příjem HD a UHD signálů. Nízká spotřeba energie, kvalitní konstrukce a vysoká izolace křížové polarizace poskytují špičkový výkon i v náročných prostředích.

• Nízký fázový šum, kompatibilní s DVB-S2 (HD a UHD)
• Velmi nízké šumové číslo
• Nízká spotřeba energie
• Vysoká izolace křížové polarizace
• Vysoká frekvenční stabilita

Specifikace

Frekvenční rozsah vstupu nízkého pásma
10,7 GHz ~ 11,7 GHz

Frekvenční rozsah výstupu nízkého pásma
950 MHz ~ 1950 MHz

Frekvence oscilátoru nízkého pásma (LO)
9,75 GHz

Frekvenční rozsah vstupu vysokého pásma
11,7 GHz ~ 12,75 GHz

Frekvenční rozsah výstupu vysokého pásma
1100 MHz ~ 2150 MHz

Frekvence oscilátoru vysokého pásma (LO)
10,6 GHz

Šumové číslo
0,2 dB typ. (max. 0,7 dB)

Teplotní drift LO
±2,0 MHz max.

Počáteční přesnost LO
±500 kHz max.

Fázový šum LO @ 1 kHz
-70 dBc/Hz

Fázový šum LO @ 10 kHz
-80 dBc/Hz

Fázový šum LO @ 100 kHz
-90 dBc/Hz

Fázový šum LO @ 1 MHz
-100 dBc/Hz

Zisk konverze
57 dB ~ 67 dB

Kolísání zisku (v šířce pásma 26 MHz)
max. 1 dB (peak-to-peak)

Variace zisku (v celém pásmu)
max. 4 dB (peak-to-peak)

Potlačení obrazu
min. 40 dB

Intermodulace 3. řádu - ICP3
min. +10 dBm

Bod komprese 1 dB (@ výstup)
min. 0 dBm

Izolace křížové polarizace
min. 22 dB

Řídicí signál Ca (V)
10,0 V ~ 14,0 V

Řídicí signál Cb (H)
16,0 V ~ 20,0 V

Řídicí signál Cc (přepínání pásma)
22 kHz ± 4 kHz, 0,4 V – 0,8 V pp

Výstupní VSWR
max. 2,0 : 1

Úroveň rušivých signálů v pásmu
max. -65 dBm

Spotřeba proudu
max. 100 mA (10 VDC ~ 20 VDC)

Provozní teplota
-30 °C ~ +60 °C

Výstupní impedance
75 Ohm (typ F)

Typ konektoru
Typ F (samice)

Hmotnost
111 g

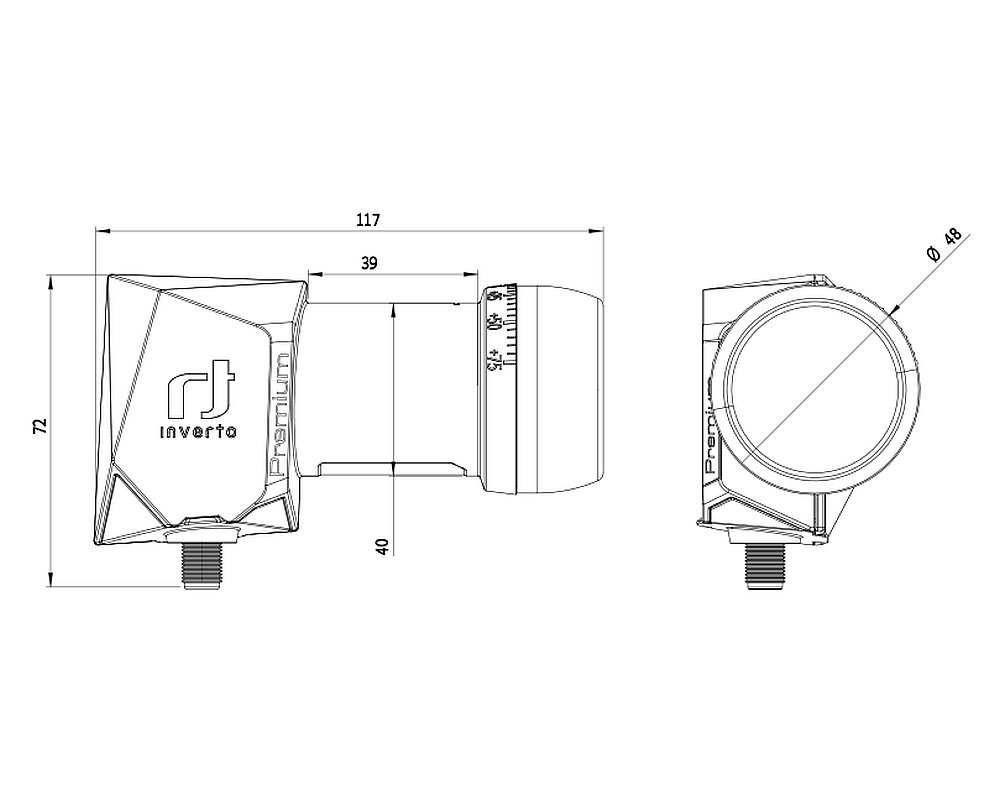

Rozměry
117 mm x 72 mm x průměr 48 mm
